微量水分儀SH103電解池的機構和裝配
電解池結構

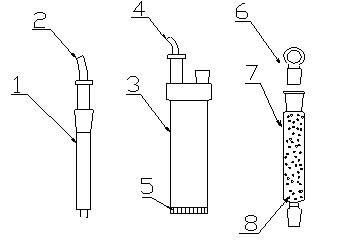

電解池分解圖
1、測量電極 2、測量電極引線 3、電解電極 4、電解電極引線
5、離子過濾膜 6、干燥管玻璃磨塞 7、干燥管 8、變色硅膠(干燥劑)
9、進樣口 10、攪拌子 11、陽極室 12、陰極室 13、陽極室磨塞
裝配
１、將藍色硅膠粒裝入干燥管內。
注意：干燥管的管路須用缺口磨塞，使電解池保持一定的通氣性，不能完全封閉。
２、將乳白色硅膠墊裝入旋塞，用緊固螺柱均勻旋入。

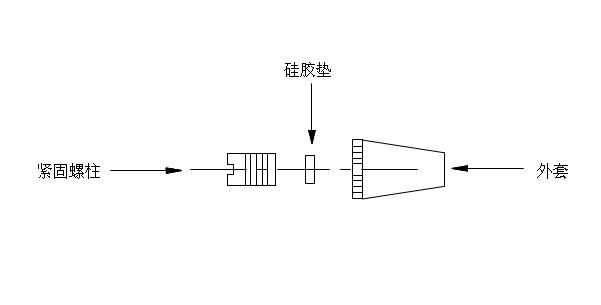

進樣塞裝配示意圖
３、將攪拌子通過進樣口小心放入電解瓶。
４、分別在電解池瓶磨口處均勻地涂上一層真空脂，將以上各部件裝入電解瓶。
５、將約120-150毫升的電解液注入電解池瓶內（陽極室），再從電解電極密封口注入電解池（陰極室），使得陰極室與陽極室內電解液液面高度基本一致。完畢后將電解池密封塞和電解電極密封塞均勻涂上一層真空脂并裝在相應位置。
注意：以上電解液裝入工作應在通風較好的環境下操作，盡量避免吸入或用手接觸試劑，如與皮膚接觸，應用水沖洗干凈。
完成以上步驟后，將電解池放入電解池支架內，把電解電極線、測量電極線分別插入電解電極接口和測量電極接口。
