SH302B 顆粒計數器采用 ISO4402/ISO11171 規定的遮光法（Light Extinction）（又可稱為消光法或光阻法）原理進行油液污染度檢測，具有檢測速度快，抗干擾性強，精度高，重復 性好等優點。

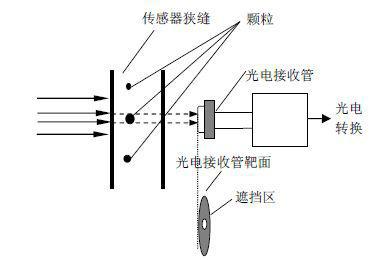

遮光法的原理如圖 2-1 所示。平行光束垂直穿過截面積為 A 的樣品流通室，照射到光
電接收器上，當液流中沒有顆粒時，電路輸出為 E 的電壓，當液流中有一個投影面積為 a
的顆粒通過樣品流通室時，阻擋了平行光束，使透射光衰減，此時在電路上輸出一個幅度為
E。的負脈沖：、
E。=(a/A)×E
(2.1)
若顆粒為球形，或以等效直徑 d 描述該顆粒，且 E 等于 10v，則
E。=7.854×d2/A
(2.2)
即顆粒的投影面積和脈沖電壓幅值呈線性關系。
